Как выбрать манометрический коллектор для автокондиционеров

Манометрический коллектор, он же манифольд, — это стетоскоп диагноста кондиционеров: станция заправляет, а коллектор думает. По паре стрелок опытный мастер читает контур почти как по томограмме: недозаправ, перезаправ, забитый конденсатор, умирающий компрессор, влага в системе. Проблема в том, что рынок завален коллекторами от трёх до пятидесяти тысяч рублей, и на вид они почти одинаковые: два манометра, два вентиля, три шланга. Разница живёт в деталях — класс точности, качество вентилей, шланги, быстросъёмы, совместимость с хладагентами. Разбираем по косточкам, за что стоит платить и как не купить красивую игрушку вместо рабочего прибора.

Как устроен коллектор и зачем он нужен

Классический двухвентильный манифольд — это латунный или алюминиевый корпус, на котором сидят два манометра: синий низкого давления (LP, сторона всасывания компрессора) и красный высокого (HP, сторона нагнетания). Между ними — два вентиля, которые открывают и закрывают сообщение сторон, и три порта под шланги: синий (низкая сторона), красный (высокая) и жёлтый — сервисный, через него подключают баллон с хладагентом, вакуумный насос или станцию рекуперации. На концах синего и красного шлангов — быстросъёмные муфты под сервисные порты автомобиля.

Работает эта схема в трёх режимах. Диагностика: муфты на порты, вентили закрыты, смотрим давления на работающем контуре. Заправка и дозаправка: жёлтый шланг на баллон, открыт нужный вентиль, газ идёт в контур. Вакуумирование: жёлтый шланг на насос, открыты оба вентиля, насос тянет обе стороны. То есть коллектор — не «прибор посмотреть давление», а центр всех операций с контуром, когда работа идёт руками, а не автоматической станцией.

Класс точности и манометры: на что смотреть в первую очередь

Класс точности манометра — это допустимая погрешность в процентах от всей шкалы. Для сервисных коллекторов ходовые классы — 1,6 и 1,0; у профессиональных встречается 0,5. Что это значит на практике: у манометра со шкалой до 25 бар класс 1,6 даёт ошибку до 0,4 бар, класс 1,0 — до 0,25 бар. Для грубой диагностики «жив ли контур» хватает и 1,6, но когда вы по разнице давлений отличаете недозаправ от проблем с конденсатором, каждая десятая бара имеет значение, и класс 1,0 — это уже честная диагностика, а не гадание.

Диаметр корпуса — 68–80 мм: на меньшем циферблате шкала читается в полглаза, особенно под капотом в сумерках. Шкалы должны быть дублированы: бары и psi плюс температурные шкалы под конкретные хладагенты — по ним читается температура кипения и конденсации, и это основа расчёта переохлаждения. Отдельный плюс — глицериновое заполнение: стрелка не дрожит от пульсаций компрессора, механизм живёт дольше, а показания не скачут. Резиновый защитный кожух и подвесной крюк — мелочи, которые в цеху решают: коллектор висит на капоте и переживает падения, а не трескается стеклом в первый месяц.

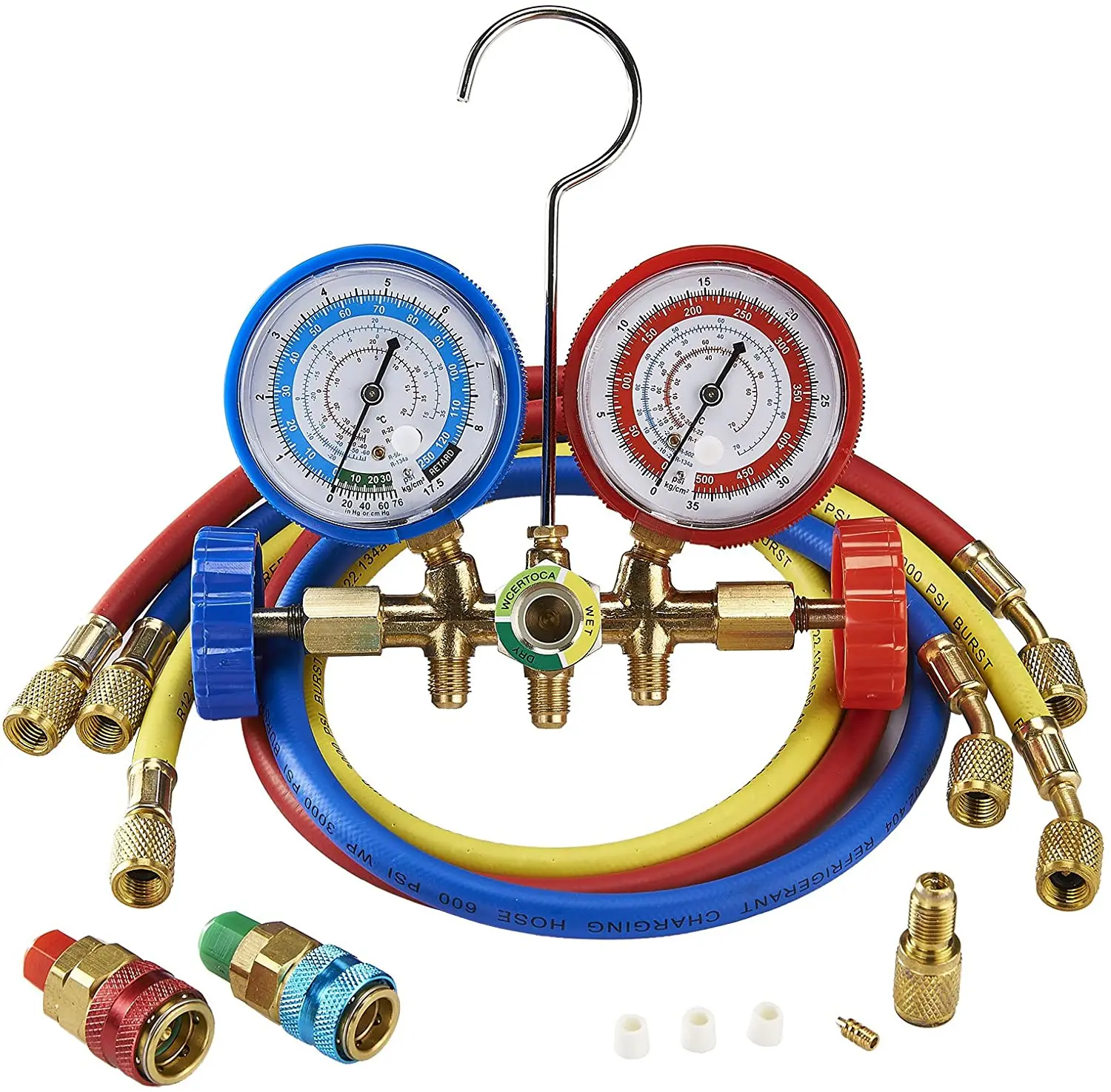

Аналоговый манометрический коллектор с тремя шлангами и быстросъёмными муфтами для R134a

Аналог или электронный манифольд

Электронный коллектор — это те же два датчика давления, но вместо стрелок — дисплей, а в комплекте — температурные датчики-прищепки на обе стороны контура. Электроника сама считает перегрев и переохлаждение — два ключевых параметра здоровья контура, которые на аналоге приходится вычислять по температурным шкалам и таблицам. Плюс встроенный вакуумметр, база хладагентов и, у старших моделей, логгирование данных для отчёта клиенту.

Но у электроники свои минусы: батареи садятся в сезон, датчики и дисплей боятся ударов и влаги, цена в пять-десять раз выше. Аналоговый коллектор не требует вообще ничего: повесил, подключил, смотришь — и так десять лет. Отсюда рабочая схема зрелого сервиса: аналог — повседневная рабочая лошадка на посту, электроника — для сложных случаев, пусконаладки после ремонта контура и споров с клиентом, где нужна распечатка с цифрами.

Параметр	Аналоговый коллектор	Электронный манифольд
Цена	3–15 тыс. ₽	20–70 тыс. ₽
Точность	Класс 1,6–1,0	±0,5% и выше, цифровое чтение
Перегрев / переохлаждение	Считаются вручную по шкалам	Автоматически, с датчиками-прищепками
Вакуумметр	Отдельный прибор	Встроенный
Надёжность в цеху	Высокая, не боится ударов	Требует аккуратности и батарей
Для кого	Пост заправки, повседневная работа	Диагност, сложные случаи, отчёты

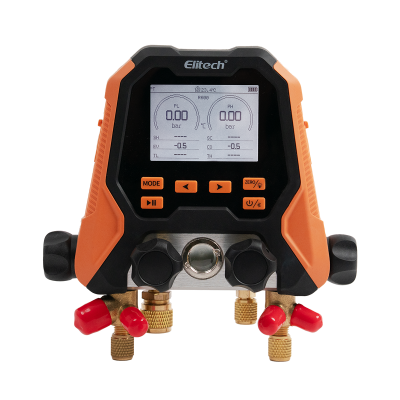

Электронный манометрический коллектор с дисплеем и вентилями под разные хладагенты

Хладагенты: R134a, R1234yf и «всеядные» шкалы

Автомобильный парк делится по хладагенту надвое: R134a — рабочая лошадка машин примерно до середины 2010-х, и R1234yf — стандарт свежих иномарок. На циферблатах бюджетных коллекторов красуется по четыре-пять шкал: R12, R22, R404, R134a — это наследие холодильной универсальности, и для автомобиля из них важна одна, максимум две. Смотрите, чтобы шкала вашего хладагента была читаемой и крупной, а не пятой по счёту мелкой спиралью.

Главное правило безопасности и технологии: один коллектор — один хладагент. Смешивать контуры нельзя ни по совести, ни по регламенту: остатки R134a в шлангах, которыми потом заправляли 1234yf, превращают дорогой газ в контрафакт, который покажет идентификатор на следующей станции. Поэтому под R1234yf держат отдельный коллектор — и это удобно ещё и конструктивно: шланги и муфты под 1234yf имеют другие резьбы (1/2" ACME против 1/4" SAE у R134a), сама природа защищает от перепутывания. Если сервис работает с обоими газами — два комплекта, и точка.

Шланги, муфты и вентили: мелочи, которые решают

Шланги — стандарт SAE J2196, длина 90–150 см: короткие заставляют подвешивать коллектор в неудобных местах, длинные путаются под ногами; оптимум — около 120–150 см для работы у подкапотного пространства. На концах — латунные гайки с накаткой; большой плюс, если на шлангах стоят шаровые вентили: они позволяют отсоединять шланг, не стравливая хладагент в атмосферу и не ловя обмораживающий выброс газа. Быстросъёмные муфты под R134a — низкая сторона 13 мм, высокая 16 мм; качество муфт видно через месяц: дешёвые начинают травить на уплотнениях, и пост пахнет фреоном, а баллон — деньгами.

Смотровое окно (сайт-глас) на корпусе — полезная опция: через него видно, как идёт хладагент при заправке, пузырится ли поток. Порт под вакуумный насос должен быть полнопроходным, чтобы насос не душился. И кейс: коллектор в формованном кейсе с местом под муфты и шланги живёт годами, а россыпью в ящике тележки — до первого удара стеклом о трещотку.

Бренды и цены: три эшелона рынка

Бюджетный эшелон — DSZH, Becool, VALUE: 3–8 тысяч рублей за комплект со шлангами и муфтами. VALUE при этом — не «ноунейм», а честный китайский заводской бренд, на котором выросло полстраны гаражных мастеров: манометры класса 1,6, латунный корпус, живучие вентили. Для старта поста и умеренного потока этого достаточно. Средний эшелон — Errecom (Италия), Refco: 8–20 тысяч; класс точности лучше, кожухи, глицерин, аккуратные шланги с шаровыми вентилями — выбор сервиса с потоком, где коллектор в руках каждый день. Профессиональный и электронный эшелон — CPS, Elitech, Fieldpiece, Testo: 20–70 тысяч; сюда идут за автоматическим расчётом перегрева, вакуумметром и базой хладагентов.

При выборе бренда смотрите не только на ценник, но на ликвидность запчастей: бывают ли отдельно манометры, шланги, муфты и ремкомплекты вентилей. Коллектор — инструмент расходный в хорошем смысле: шланги и муфты меняются, а корпус служит десятилетие, если есть чем его чинить.

Чтение коллектора: шпаргалка диагноста

Для R134a при +25 °C на холостом ходу живая норма — примерно 1,5–2,5 бара по низкой стороне и 12–16 по высокой, в жару и под нагрузкой выше. Отклонения складываются в классические картины:

LP / HP	Вероятная причина
Оба ниже нормы	Недозаправка или утечка
Оба выше нормы	Перезаправ, грязный конденсатор, слабый вентилятор
LP высокий, HP низкий	Компрессор не качает (износ, клапаны)
LP низкий, HP высокий	Засор в контуре, ТРВ/дроссель, влага
Стрелки «пляшут»	Влага или воздух в контуре

Эта шпаргалка — причина, по которой коллектор не умрёт даже при тотальной автоматизации: станция заправляет по весу, а картину контура читают по живой паре стрелок.

Чек-лист выбора

хладагент: R134a или отдельный комплект под R1234yf;
класс точности 1,0–1,6, диаметр циферблата 68–80 мм;
глицериновое заполнение, резиновые кожухи, подвесной крюк;
шланги 120–150 см, желательно с шаровыми вентилями;
быстросъёмные муфты в комплекте, латунь, живые уплотнения;
смотровое окно и полнопроходной порт под вакуумный насос;
формованный кейс и доступность запчастей бренда.

Типичные ошибки покупки

Взять самый дешёвый комплект без муфт и докупать их отдельно дороже. Использовать один коллектор «и под 134-й, и под 1234yf» — это мина под репутацию сервиса. Сэкономить на классе точности и потом спорить с собой, то ли 12 бар, то ли 14. Взять короткие 70-сантиметровые шланги и подвешивать коллектор на зеркало. И забыть про запасные уплотнительные кольца для муфт: копеечный ремкомплект, которого нет в ящике, останавливает заправку в разгар сезона.

Коротко о главном

Коллектор выбирается под хладагент и поток: для повседневного поста — аналог класса 1,0–1,6 с глицерином, нормальными шлангами и муфтами; для диагностики и сложных случаев — электронный манифольд с датчиками температуры; под R1234yf — только отдельный комплект. В каталоге ProstoTools коллекторы разложены по хладагентам, классам и комплектации: сравните и возьмите тот, который будет читать контур, а не угадывать.
