У каждого механика в биографии есть подшипник, который «не сошёл». И у каждого в той же биографии есть момент, когда рука сама тянется к зубилу и монтировке — а через минуту на посадочном месте красуется задира, уплотнительная канавка порвана, и теперь вместо замены подшипника вы объясняете клиенту, почему корпус пойдёт под сварку или под замену. Съёмник — это не «ещё одна железка в ящике», а инструмент, который делает одну простую вещь: прикладывает усилие туда, куда нужно, вдоль оси и без перекоса. Разбираемся, какие съёмники бывают, чем они отличаются и как снять подшипник так, чтобы деталь и посадочное место остались живыми.
Почему съёмник, а не монтировка: немного физики
Подшипник сидит в корпусе или на валу с натягом — то есть держится трением по всей площади контакта, и усилие срыва может достигать нескольких тонн. Когда вы поддеваете его монтировкой, вы давите в одну точку кромки: вместо равномерного осевого усилия получается перекос, наружное кольцо перекашивает, оно идёт по посадочному месту боком и оставляет задиры и «волну» на кромке. Ударная техника ещё хуже: удар — это локальное напряжение, от которого лопаются корпуса из силумина, мнутся посадочные кромки и повреждаются валы.
Съёмник решает обе проблемы сразу. Лапы или цанга цепляют кольцо равномерно по окружности, винт или гидроцилиндр тянут строго вдоль оси, а усилие дозируется: почувствовали перекос — остановились, поправили, продолжили. Второе важное правило физики съёма: усилие прикладывается к тому кольцу, которое посажено с натягом. Снимаете подшипник с вала — давим на внутреннее кольцо; из корпуса — на наружное. Тянуть за «не своё» кольцо — значит распереть подшипник изнутри: он разберётся на части, и одно кольцо останется сидеть там, где вы его оставили, плюс повреждённые дорожки качения.
Виды съёмников: четыре семейства

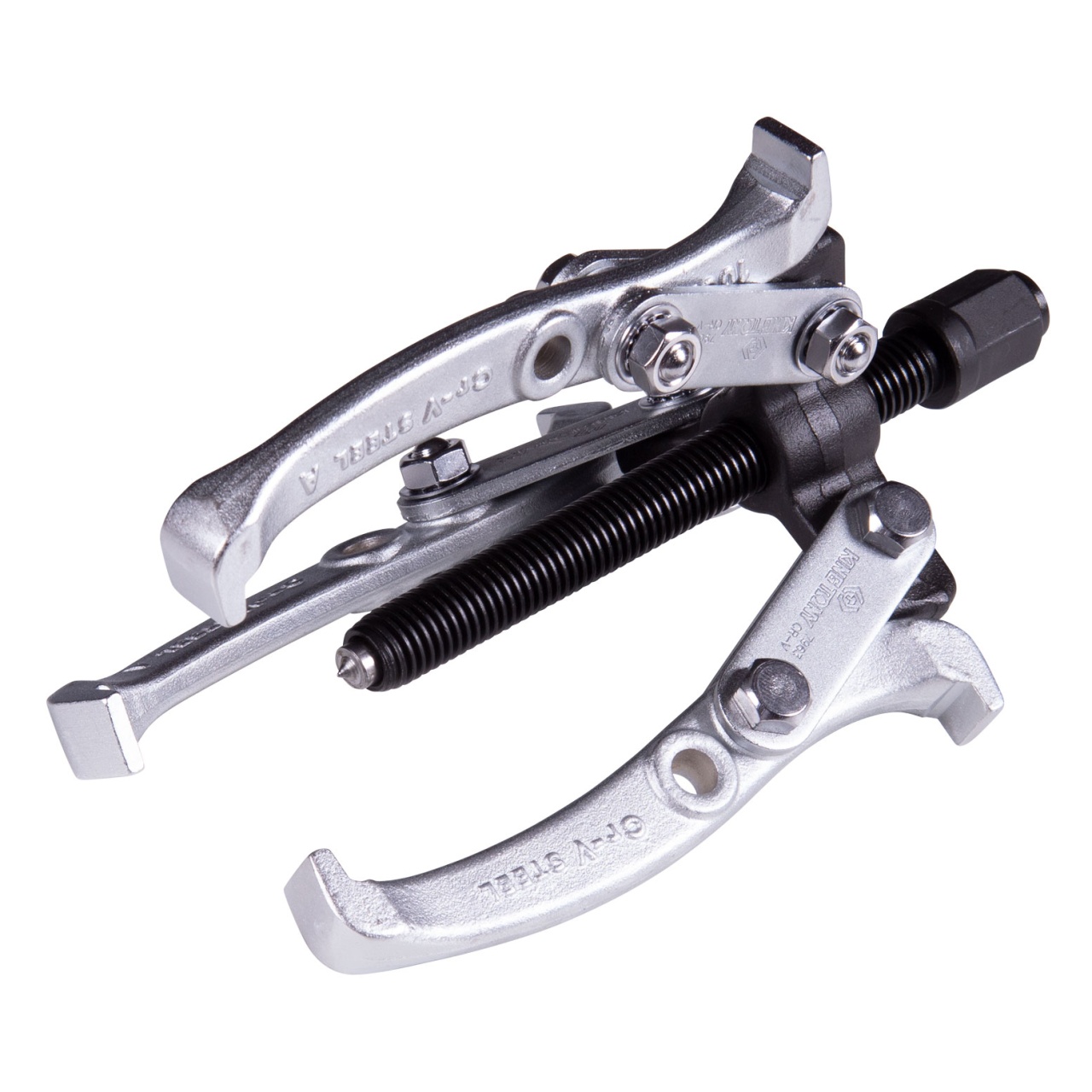

Лаповые — два и три захвата. Классика для подшипников, шкивов и шестерён на валу: лапы заводятся за кольцо, винт упирается в торец вала и тянет. Трёхлапый устойчивее и центрируется сам, двухлаповый пролезает туда, где третьей лапе тесно — у фланцев, кожухов, рёбер жёсткости. Шарнирные лапы можно переворачивать и менять глубину захвата. Это рабочий инструмент «на каждый день», и именно с него начинается любой набор.

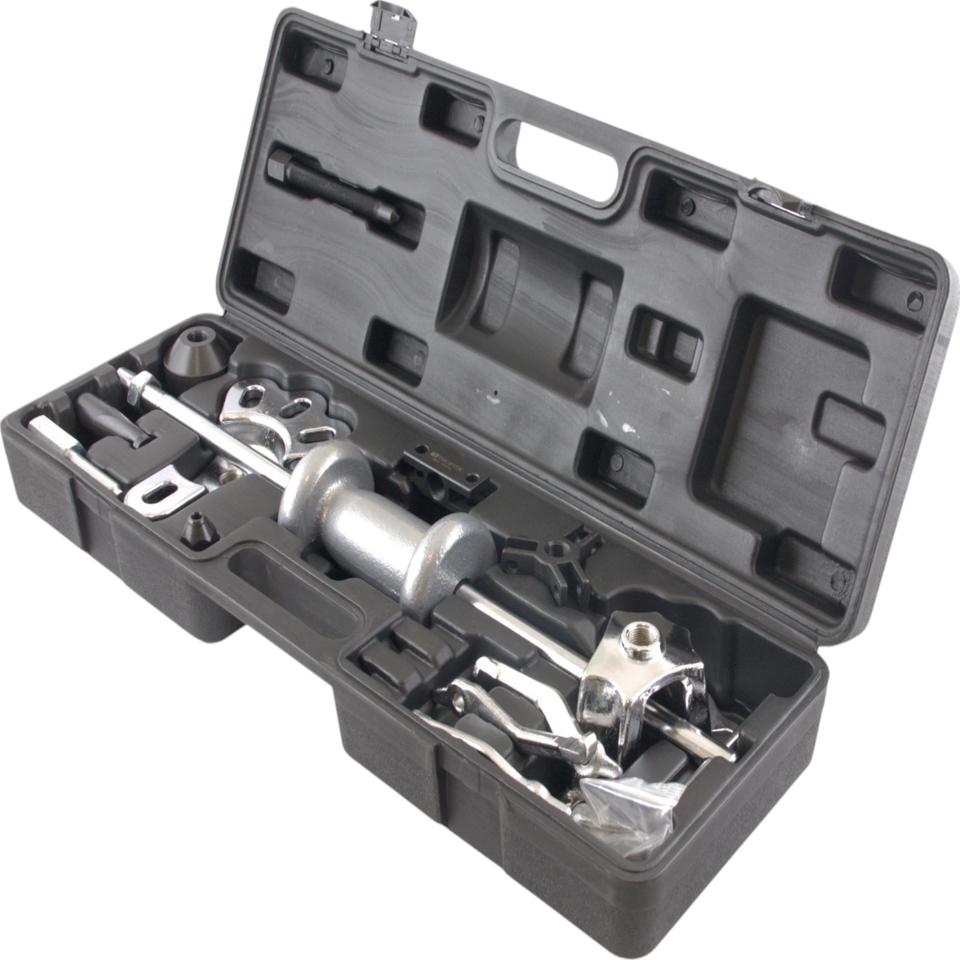

Внутренние (цанговые) с обратным молотком. Для подшипников, сидящих в глухом корпусе — ступицы, корпуса КПП, корпуса подшипников кардана: снаружи цеплять не за что. Цанга заводится внутрь, расклинивается за внутреннее кольцо, и дальше работает либо винтовая тяга с упором в кромку корпуса, либо обратный молоток — инерционный ударник, который сдёргивает деталь рывками. Обратный молоток хорош именно на закисших ступичных подшипниках: серия дозированных ударов срывает коррозию там, где винт просто гнёт лапы.
Чашечные и траверсы с чашками и штоками. Специализация — ступичные подшипники и втулки. Чашка подбирается по диаметру и опирается на торец кольца всей кромкой, шток идёт через центр, а тяга создаётся винтом или прессом. Прелесть конструкции в двусторонности: теми же чашками подшипник потом запрессовывается обратно, и усилие снова идёт через правильное кольцо. Для сервисов, где ступицы идут потоком, это обязательный набор.
Гидравлические. Вместо винта — гидроцилиндр с насосом: усилие 5–20 тонн при минимуме мускульной работы. Незаменимы на крупных и намертво закисших узлах: грузовые ступицы, промышленные валы, шестерни редукторов. Гидравлика тянет плавно и мощно, и именно она выручает, когда «винтовой съёмник уже согнулся». Отдельная история — безопасность: при таком усилии соскочившая лапа или лопнувшее кольцо летят серьёзно, поэтому у гидросъёмников смотрим и на защиту, и на комплектацию цепями-страховками.
| Тип съёмника | Что снимает | Сильная сторона | Ограничение |
|---|---|---|---|
| Лаповый (2–3 захваты) | Подшипники, шкивы, шестерни на валу | Универсальность, скорость установки | Нужен доступ к торцу и зазору за кольцом |
| Внутренний цанговый + обратный молоток | Подшипники в глухих корпусах, ступицы | Работает там, где снаружи не за что цеплять | Цепляет внутреннее кольцо, нужен проход сквозь подшипник |
| Чашечный / траверса с чашками | Ступичные подшипники, втулки | Усилие через правильное кольцо, съём и запрессовка одним набором | Подбирается по диаметрам, универсальность ниже |
| Гидравлический | Крупные и закисшие узлы, грузовая техника | Усилие 5–20 т, плавная тяга, один оператор | Цена, масса, требует аккуратности и страховки |
Как выбирать: диаметр, вылет, усилие
Первая цифра — диапазон захвата: минимальный и максимальный диаметр, который берут лапы или чашки. Брать съёмник «на вырост» с тройным запасом по диаметру — ошибка: большой съёмник на мелком подшипнике некуда ставить, лапы торчат под диким углом и соскакивают. Вторая — вылет или глубина захвата: расстояние от кромки детали до кольца бывает больше, чем кажется, особенно у шкивов с глубокими стаканами. Третья — ход винта: он должен быть больше, чем высота снимаемой посадки, иначе придётся переставлять съёмник на середине хода. Дальше — качество: лапы из легированной Cr-V стали с закалёнными кромками, винт с нормальной трапецеидальной резьбой; у дешёвых съёмников первыми умирают именно лапы (гнутся) и резьба (слизывается), и происходит это обычно на первом же закисшем подшипнике. И последнее — комплектация: набор цанг, чашек и адаптеров в кейсе почти всегда выгоднее и удобнее, чем одиночные инструменты, собранные поштучно.
Техника снятия: последовательность, которая бережёт деталь
Начинаем с диагностики: смотрим, какое кольцо посажено с натягом, есть ли к нему доступ, и — критически важно — не забыт ли стопорный винт или кольцо. Половина «нервущихся» подшипников держится не коррозией, а незамеченным стопором, и нагружать съёмник до треска в этот момент — значит колоть корпус. Зачищаем кромку, проливаем проникающей смазкой и даём десять-пятнадцать минут: химия реально снижает усилие срыва. На глухих закисших посадках греем корпус, а не подшипник: корпус расширяется, натяг падает; только аккуратно — рядом сальники, датчики ABS и пластиковые элементы.
Устанавливаем съёмник без перекоса: ось винта — строго ось вала, лапы цепляют кольцо на одинаковую глубину и подтягиваются равномерно. Дальше усилие растёт плавно: винт крутим с паузами, давая коррозии «договорить», гидравлику подкачиваем ступенями. Не идёт — стоп: не наращиваем плечо трубой и не бьём по винту, а возвращаемся к вопросам про стопор и нагрев. Лёгкое обстукивание по корпусу вокруг подшипника — да, это работает, вибрация помогает сорвать коррозию; удары по нагруженному винту — нет. Финальный ход контролируем рукой: подшипник, который «выстреливает» с посадке, падает на пол или бьётся о торец вала, и если он идёт в повторное использование — это приговор. После снятия осматриваем посадочное место: задиры зачищаем, коррозию убираем, и только потом ставим новое.
Типичные ошибки, которые убивают детали
Тянуть не за то кольцо — классика: подшипник разбирается, кольцо остаётся в корпусе, дорожки повреждены. Цеплять лапами за уплотнитель или пыльник вместо кольца — уплотнитель рвётся, усилие уходит в никуда. Перекос при установке — задиры на посадочном месте и погнутые лапы. Забытый стопор — трещина корпуса от перегруза. Цанга не того диаметра — проскакивает и мнёт сепаратор вместо того, чтобы распереть кольцо. Съём закисшей ступицы лаповым съёмником «за что зацепилось» вместо чашек или цанги — погнутая кромка ступицы. Экономия на инструменте: гнутая лапа дешёвого съёмника соскакивает в самый ответственный момент и бьёт по рукам и по детали. И наконец, работа без страховки на гидравлике: соскочившая под усилием в десять тонн лапа — это уже техника безопасности, а не экономия времени.
Коротко о главном
Съёмник подбирается под задачу: лаповый — для подшипников и шкивов на валу, цанговый с обратным молотком — для глухих корпусов, чашечный набор — для ступиц потоком, гидравлика — для крупного и закисшего. Усилие — только через правильное кольцо, только вдоль оси, только плавно. В каталоге ProstoTools съёмники всех семейств — от одиночных лаповых до наборов с чашками и гидравликой: сравните диапазоны захвата и комплектацию и соберите свой.
